Samlinger med mikro-termoelektriske kølereer blevet en kritisk løsning for industrier, der kræver kompakt, præcis og pålidelig temperaturstyring. Fra infrarøde detektorer og lasersystemer til medicinsk billedbehandlingsudstyr og industrielle sensorer hjælper disse køleenheder med at stabilisere temperaturfølsomme komponenter, mens de forbedrer systemets ydeevne og forlænger driftslevetiden.
Denne artikel forklarer, hvordan mikro-termoelektriske køleaggregater fungerer, deres fordele, almindelige industriapplikationer, vigtige designovervejelser, materialevalg, termiske udfordringer og fremtidige udviklingstendenser. Det giver også praktisk vejledning til ingeniører, OEM-købere og systemdesignere, der søger pålidelige varmestyringsløsninger.

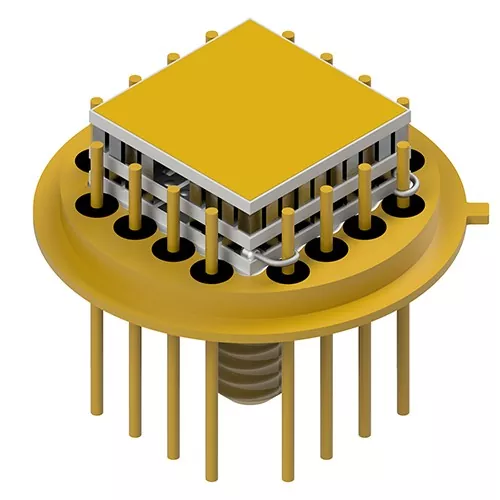

Samlinger med mikro-termoelektriske kølere er kompakte termiske styringssystemer designet til præcist at kontrollere temperaturen på meget følsomme elektroniske og optiske komponenter. Disse samlinger integrerer typisk mikro termoelektriske moduler, køleplader, sensorer, termiske grænsefladematerialer og elektronisk styrekredsløb i en enkelt kompakt pakke.
I modsætning til konventionelle kølesystemer, der er afhængige af kompressorer og kølemidler, bruger termoelektriske kølere Peltier-effekten til at overføre varme fra den ene side af enheden til den anden, når der strømmer elektrisk strøm gennem halvledermaterialer.
Mikrotermoelektriske køleaggregater er særligt værdifulde i applikationer, hvor:
Disse systemer er almindeligvis integreret i infrarøde sensorer, laserdioder, CCD-kameraer, biomedicinske instrumenter, rumfartsdetektorer og optiske kommunikationsenheder.
Kernedriftsprincippet bag mikro-termoelektriske kølere er den termoelektriske effekt. Når jævnstrøm passerer gennem halvlederforbindelser, absorberes varme på den ene side og frigives på den modsatte side.
Den kolde side afkøler målkomponenten, mens den varme side afleder varme gennem en køleplade eller termisk spreder.
| Komponent | Fungere |
|---|---|
| Termoelektrisk modul | Overfører varme ved hjælp af elektrisk strøm |
| Heat Sink | Afleder varme fra den varme side |
| Temperatursensor | Overvåger systemtemperatur |
| Controller kredsløb | Regulerer køleydelsen |
| Termisk grænseflademateriale | Forbedrer varmeoverførselseffektiviteten |
Fordi kølereaktionen er elektrisk styret, kan disse enheder opnå ekstrem nøjagtig temperaturregulering inden for brøkdele af en grad Celsius.
Mikro-termoelektriske køleaggregater leverer flere fordele, som traditionelle kølemetoder ofte ikke kan opnå.
Micro TEC-samlinger er meget kompakte, hvilket gør dem velegnede til bærbar elektronik, miniaturiserede sensorer og udstyr med begrænset plads.
Disse samlinger giver meget stabil temperaturregulering, hvilket er afgørende for detektornøjagtighed og optisk stabilitet.
Fraværet af kompressorer eller mekaniske komponenter reducerer vibrationer, støj og vedligeholdelseskrav.
Mikro termoelektriske systemer kan hurtigt justere temperaturen baseret på dynamiske driftsforhold.
Yderligere fordele omfatter forbedret systemlevetid, lavere vedligeholdelsesomkostninger, reducerede forureningsrisici og pålidelig drift under barske miljøforhold.
Samlinger med mikro-termoelektriske kølere er meget udbredt i industrier, der er afhængige af termisk præcision og stabile driftsforhold.
| Industri | Typiske applikationer |
|---|---|
| Medicinsk udstyr | PCR-systemer, billeddannende detektorer, biosensorer |
| Fotonik | Laserdioder, optiske transceivere |
| Forsvar og rumfart | Infrarød billedbehandling, nattesynssystemer |
| Videnskabelig forskning | Præcisionsdetektorer og analytiske instrumenter |
| Telekommunikation | Fiberoptiske transmissionsmoduler |
| Industriel automation | Højpræcisionssensorer og inspektionssystemer |
Den voksende efterspørgsel efter miniaturiseret elektronik og avancerede optiske systemer fortsætter med at drive den hurtige anvendelse af termoelektriske køleaggregater verden over.
En højtydende termoelektrisk køleenhed kombinerer flere konstruerede elementer til en integreret løsning.
Det overordnede samlingsdesign skal balancere køleeffektivitet, termisk modstand, elektrisk strømforbrug og fysiske størrelsesbegrænsninger.
Omhyggelig systemintegration hjælper med at undgå termisk lækage, kondensering og ustabilitet i ydeevnen.
At vælge den rigtige mikro-termoelektriske køleenhed kræver evaluering af flere termiske og driftsmæssige faktorer.
Ingeniører bør nøje vurdere:
Forkert valg kan føre til utilstrækkelig køling, termisk ustabilitet, kondensskade eller for stort strømforbrug.
Til meget følsomme detektorapplikationer giver specialdesignede samlinger ofte bedre ydeevne end standard hyldemoduler, fordi de optimerer termiske veje og minimerer mekanisk belastning.
Selvom mikro-termoelektriske samlinger giver enestående præcision, skal flere tekniske udfordringer løses.
Når temperaturen falder til under det omgivende dugpunktsniveau, kan der opstå fugtkondensering og potentielt beskadige følsom elektronik.
Effektiv fjernelse af varme fra den varme side er kritisk. Dårlig varmeafledning reducerer køleeffektiviteten og kan overophede systemet.
Gentagne opvarmnings- og afkølingscyklusser kan skabe mekanisk belastning i loddesamlinger og halvledermaterialer.
Mikro termoelektriske kølere er ikke altid så energieffektive som kompressorbaserede systemer til store kølebelastninger. Korrekt systemoptimering er afgørende.
Avanceret termisk simulering og omhyggeligt samlingsdesign hjælper med at minimere disse risici, samtidig med at den langsigtede pålidelighed forbedres.
Materialevalg spiller en stor rolle for effektiviteten og holdbarheden af termoelektriske køleaggregater.
| Materiale | Formål |
|---|---|
| Bismuth Telluride | Høj termoelektrisk effektivitet |
| Aluminiumnitrid | Fremragende varmeledningsevne og isolering |
| Kobber | Effektiv varmeoverførsel |
| Keramiske underlag | Elektrisk isolering og strukturel stabilitet |
| Grafit termiske puder | Forbedret interface varmeledning |
Moderne materialeteknik fortsætter med at forbedre køleeffektiviteten, miniaturiseringsevnen og langtidsholdbarheden.
| Feature | Mikro termoelektrisk køling | Traditionel kompressorkøling |
|---|---|---|
| Støj | Stille | Mekanisk støj til stede |
| Vibration | Ingen | Mulig vibration |
| Størrelse | Kompakt | Større systemer |
| Præcision | Meget høj | Moderat |
| Opretholdelse | Lav | Højere |
| Kølemidler | Ikke påkrævet | Påkrævet |
For kompakte systemer med høj præcision giver termoelektriske samlinger ofte overlegen ydeevne på trods af noget lavere køleeffektivitet i stor skala.
Fremtiden for mikro-termoelektriske køleaggregater er stærkt forbundet med fremskridt inden for miniaturiseret elektronik, kunstige intelligenssystemer, rumfartsinstrumentering og næste generations optiske kommunikationsteknologier.
Nye tendenser omfatter:
Efterhånden som præcisionselektronik fortsætter med at udvikle sig, vil kravene til termisk stabilitet blive endnu mere krævende, hvilket yderligere øger betydningen af avancerede mikrotermoelektriske samlinger.
Ja. Afhængigt af systemdesign og termisk belastning kan mange termoelektriske enheder opnå temperaturer under 0°C.
Ja. Fordi de ikke indeholder bevægelige dele, giver de ofte fremragende langsigtet pålidelighed med minimal vedligeholdelse.
Medicinsk billedbehandling, rumfart, fotonik, telekommunikation, industriel automation og videnskabelig instrumentering er alle stærkt afhængige af præcision termoelektrisk køling.
Absolut. Mange producenter leverer tilpassede køleaggregater, der er optimeret til specifikke termiske belastninger, dimensioner, miljøforhold og integrationskrav.
Kølepladens ydeevne er ekstremt vigtig, fordi ineffektiv varmeafledning dramatisk kan reducere køleeffektiviteten og den overordnede systemstabilitet.
Samlinger med mikro-termoelektriske kølere er blevet en uundværlig teknologi til moderne præcisionselektronik og termiske styringssystemer. Deres kompakte struktur, vibrationsfri drift, nøjagtige temperaturregulering og lange driftslevetid gør dem ideelle til krævende applikationer på tværs af adskillige industrier.
Efterhånden som teknologien fortsætter med at udvikle sig mod højere integrationstæthed og større termisk følsomhed, vil professionelt konstruerede termoelektriske køleaggregater spille en endnu mere kritisk rolle i at opretholde ydeevnestabilitet og udstyrspålidelighed.
Fuzhou X-Meritan Technology Co., Ltd.har specialiseret sig i avancerede mikro-termoelektriske køleløsninger designet til højtydende detektorsystemer, optiske enheder og industrielle præcisionsapplikationer. Med omfattende ingeniørekspertise og tilpassede termiske styringskapaciteter hjælper virksomheden globale kunder med at opnå pålidelig og effektiv køleydelse.
Kontakt osi dag for at diskutere tilpassede samlinger med mikro-termoelektriske kølere til dine detektorer, optiske systemer, medicinsk udstyr eller industrielle applikationer.
