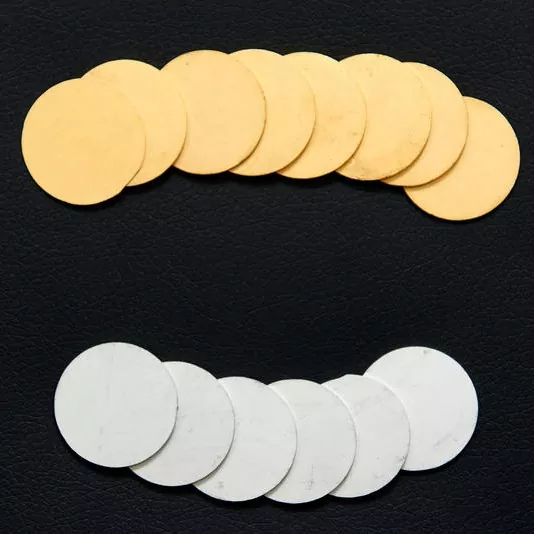

X-Meritan er en professionel leverandør af Kina-kvalitetsskiver med diffusionsbarrierer. Den tynde plade med et diffusionsbarrierelag er en omkostningseffektiv løsning udviklet af X-Meritan for at øge Peltier-modulernes svejsepålidelighed. Det løser problemet med loddepenetration under højtemperaturpakning af halvledermaterialer. Ved at integrere Nikkel Diffusion Barrier for Bi2Te3 Slices på ekstruderingsmatricen har vi opnået højpræcisions tilpasning med en tykkelse startende fra 0,3 millimeter og en skærenøjagtighed inden for ±15 mikrometer. Dette giver højtydende forbehandlingsmaterialer til globale systemintegratorer.
Kvalitetsskiverne med diffusionsbarrierer fra X-Meritan kan spille en rolle som kvalitetsvogter i avanceret termisk halvlederstyring. Kernen i dette ligger i at forhindre loddekomponenterne i at trænge ind i halvledersubstratet under langvarig termisk cykling, hvilket ville føre til ydeevneforringelse. Som en flerlags metalliseret skiver med diffusionsbarrierer, vedtager den en proprietær nikkel-baseret legeringsteknologi og tilbyder forskellige loddelagsmuligheder såsom tin galvanisering eller kemisk guldbelægning. Disse elektroløse nikkelbelægningsskiver med diffusionsbarrierer modstår ikke kun effektivt oxidation, men demonstrerer også ekstrem høj fysisk stabilitet i ekstreme høje temperaturer eller stærke cykelmiljøer takket være den patenterede "H"-teknologi.
En halvlederwafer med et diffusionsbarrierelag er en speciel halvlederkomponent, som sædvanligvis har et nikkelbasislag, designet til at forhindre loddepenetration og beskadigelse af halvledermaterialet. Disse barrierer fungerer som beskyttende filmgrænseflader, som kan forhindre gensidig diffusion (blanding) mellem halvledermaterialer, såsom at forhindre metalforbindelser i at reagere eller diffundere ind i silicium, og derved sikre enhedens strukturelle og elektriske integritet.
| Nøglefunktion | Tekniske specifikationer | Kundeværdi |
| Grundmateriale | Ekstruderet Bi2Te3-Sb2Te3 ingots | Giver ekstrem høj mekanisk styrke og termoelektrisk konsistens. |
| Vaffeltykkelse | >= 0,3 mm (kan tilpasses pr. tegning) | Understøtter udviklingen af miniaturiserede og ultratynde TEC-komponenter. |
| Skærepræcision | +/- 15 mikron | Reducerer hældning af endefladen under emballering; forbedrer det endelige produktudbytte. |
| Elektroløs fortinning | 7 mikron +/- 2 mikron | Fremragende loddeaffinitet; forlænger effektivt opbevaring og holdbarhed. |
| Elektroløs guldbelægning | < 0,2 mikron (Au) | Fremragende ledningsevne og antioxidation; ideel til Gold-Tin (AuSn) lodning. |
| Patenteret "H" Tech | ~150 mikron aluminium (Al) barriere | Designet til ekstreme forhold som rumfart eller tung industriel cykling. |
Ved at overlejre flere lag af metalliseringsteknologi på nikkeldiffusionsbarrierelaget af Bi2Te3 blokformede materialer, kan vores skiver med diffusionsbarrierer danne en tæt barriere. Dette forhindrer effektivt diffusion af loddeatomer med lavt smeltepunkt, såsom tin (Sn) ind i det termoelektriske materiale, og undgår derved modulfejl forårsaget af modstandsafvigelse.
Til scenarier såsom rumfart eller præcisionsmedicinsk PCR, der kræver hyppig skift mellem kold og varm tilstand, anbefaler vi den patenterede "H-teknologi". Denne løsning inkorporerer et tykt aluminiumslag på op til 150 mikrometer i flere barrierelag, som kan afbøde termisk stress betydeligt og sikre, at flerlags metalliserede blokmaterialer med diffusionsbarrierelag ikke adskilles eller revner under højintensitetscyklusser.
Til TEC fabrikker, der ikke selv kan udføre udskæring, tilbyder vi nøglefærdige tjenester. Hvert stykke kemisk belagt nikkelblokmateriale med et diffusionsbarrierelag gennemgår præcis slibning og skæring for at sikre, at tykkelsestolerancen kontrolleres inden for et ekstremt snævert område, hvilket gør det muligt for nedstrøms automatiske lamineringsmaskiner at opnå effektiv og stabil elektrokemisk pargreb.
Q: Hvorfor er vores skiver med diffusionsbarrierer mere velegnede til højtemperatursvejsning?
A: Fordi vi har vedtaget en speciel flerlags galvaniseringsteknologi, der bruger nikkelbaserede legeringer i stedet for en enkelt nikkelbelægning. Denne struktur kan opretholde den kemiske stabilitet af grænsefladen selv under temperaturudsvingene ved reflow-lodning, hvilket sikrer dannelsen af ekstremt stærke intermetalliske forbindelser (IMC) mellem pladen og loddet.
Q: Hvordan skal man vælge mellem fortinning og guldbelægning?
A: Tin galvanisering (7 mikron) er mere velegnet til konventionelle bly-tin eller blyfri loddepasta processer og tilbyder ekstrem høj omkostningseffektivitet. Mens kemisk guldbelægning (< 0,2 mikron) hovedsageligt anbefales til fremstilling af præcisionsoptiske kommunikationsmoduler, hvor høj modstandsstabilitet er påkrævet, eller til brug af guld-tin (AuSn) lodning.
Som en professionel producent af elektriske varmematerialer i Kina har X-Meritan sin egen fabrik og har med sine flydende engelske kommunikationsevner og solide tekniske baggrund fået tillid fra kunder over hele verden. I øjeblikket har vores produkttilstedeværelse udvidet til markeder over hele verden, herunder Europa, Sydamerika og Sydøstasien.
