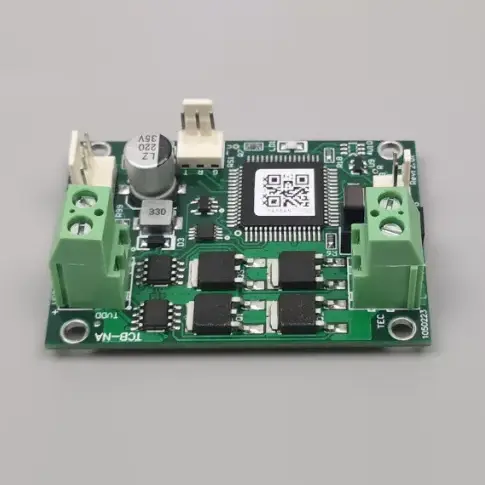

X-Meritan er en professionel kinesisk kvalitet TCB-NA temperaturregulator til standardkølere leverandør. Designet til høj omkostningseffektivitet og pålidelighed, er High Precision TCB-NA Temperature Controller Board en ideel løsning til stabilisering af laserdioder og forskellige smarte husholdningsapparater. Ved at udnytte vores etablerede produktionsekspertise i Kina giver X-Meritan globale partnere et holdbart TCB-NA Semiconductor Cooler Board til temperaturkontrol, der balancerer funktionel alsidighed med tilgængelig prissætning.
TCB-NA-temperaturregulatoren til standardkølere produceret af X-Meritan som leverandør i Kina er et alsidigt termisk styringsmodul udviklet til generelle industrielle og kommercielle kølekrav. Denne TCB-NA-temperaturregulator til standardkølere letter præcis regulering gennem en tovejsstyringsarkitektur, der muliggør sømløse overgange mellem opvarmnings- og køletilstande. Som en betroet løsningspartner har X-Meritan optimeret denne serie til at fungere effektivt med standard strømforsyninger og tilbyder en brugervenlig ASCII seriel grænseflade, der sikrer ligetil integration i eksisterende hardware økosystemer.
|
Parameter |
Specifikation |
|
Board forsyningsspænding |
4,5–27V (skal matche TEC-spænding) |
|
TEC spænding |
5V–27V (skal være ≥ forsyningsspænding) |
|
TEC nuværende |
0-10A |
|
Temperatursensor |
10K NTC (standard B-værdi: 3950; faktisk B-værdi er ubegrænset - påvirker kun den absolutte temperatur, ikke kontrolnøjagtigheden) |
|
Temperaturkontrol nøjagtighed |
±0,1°C |
|
Indstil temperaturnøjagtighed |
±0,1°C |
|
Temperaturmåleområde |
-30°C til +147°C |
|
Kontrol temperaturområde |
-20°C til +100°C |
|
Standard Fabriksindstil Temp. |
25°C (tilpasses efter anmodning) |
|
Dimensioner (L × B × H) |
60 mm × 42 mm × 26,5 mm (22 mm over brættet, 1,5 mm PCB-tykkelse, stifter ≤ 3 mm under) |
Tovejs termisk styring
Understøtter både opvarmnings- og køletilstande med fleksibel konfiguration af TEC-parametre, hvilket gør den tilpasselig til en lang række omgivende forhold og måltemperaturer.
Standardiseret seriel kommunikation
Temperaturindstillinger og overvågning i realtid styres nemt via en standard ASCII-protokol, der er kompatibel med almindelige serielle værktøjer såsom Windows HyperTerminal til hurtig implementering.
Omfattende signalgrænseflade
Inkluderer dedikerede udgange til alarmsignaler og "klar"-status sammen med en kontrolindgang til TEC-nedlukning, hvilket øger sikkerheden og automatiseringspotentialet i det overordnede system.
Stabil ON/OFF-regulering
Anvender en gennemprøvet kontrolmetode til at sikre pålidelig temperaturvedligeholdelse, hvilket giver et ensartet termisk miljø for følsomme komponenter som laserdioder og laboratorieudstyr.
Højt omkostnings-ydelsesforhold
Konstrueret til at levere essentielle kontrolfunktioner med høj præcision, samtidig med at det forbliver et økonomisk levedygtigt valg til store industrielle applikationer og fremstilling af smarte apparater.
TCB-NA-temperaturregulatoren til standardkølere fungerer ved hjælp af en ligetil, men effektiv ON/OFF-kontrollogik, der er skræddersyet til standard termoelektriske kølere. Systemet overvåger temperaturen via en tilsluttet føler og sammenligner den med det brugerdefinerede sætpunkt gennem sin interne processor. Baseret på denne afvigelse styrer regulatoren strømstrømmen til TEC'en på en tovejs måde, og vender strømmen for at skifte mellem opvarmning og køling efter behov. Selvom denne model giver robust stabilitet til standardapplikationer, er den designet til enkelhed, hvilket tillader udgangsspændingen at følge indgangsforsyningen direkte for at maksimere strømforsyningen til køleelementerne.
Q: Hvad er de kritiske overvejelser vedrørende forsyningsspænding til TCB-NA?
A: I modsætning til vores avancerede NE- eller NC-serier har TCB-NA-temperaturregulatoren til standardkølere ikke intern udgangsspændingsbegrænsning. Derfor skal du sikre dig, at forsyningsspændingen er mindre end eller lig med den nominelle spænding på din TEC for at forhindre overbelastning af komponenter.
Q: Hvordan påvirker TCB-NA systemets strømstabilitet?
A: Den koblingsmetode, der bruges af denne controller, kan øge bølgelængden af den tilsluttede koblingsstrømforsyning. Hvis dit system indeholder andre kort, der er følsomme over for elektromagnetisk interferens, anbefaler vi at strømforsyne TCB-NA separat for at opretholde dataintegritet og kortstabilitet.
Q: Hvornår skal jeg vælge TCB-NA frem for TCB-NE-modellen?
A: TCB-NA-temperaturregulatoren til standardkølere er perfekt til applikationer, hvor omkostningseffektivitet og standardpræcision er prioriteterne. Hvis dit projekt kræver maksimal energieffektivitet eller meget højere temperaturopløsning, foreslår vi at opgradere til TCB-NE-serien.
1. I modsætning til mange distributører driver X-Meritan sin egen dedikerede fabrik i Kina, hvilket giver os mulighed for at opretholde direkte overblik over hele produktionsprocessen – fra PCB-samling til den endelige kalibrering af hver TCB-NA-enhed.
2. Med mere erfaren erfaring i termisk styringssektoren har vi optimeret vores controllere baseret på feedback fra den virkelige verden fra laserdiode- og medicinsk instrumenteringsindustrien, hvilket sikrer et hardwaredesign, der prioriterer langsigtet holdbarhed.
3. Når du rådfører dig med os, taler du direkte med de ingeniører, der designer hardwaren. Vi leverer præcis teknisk vejledning om effektrippelstyring og spændingstilpasning for at forhindre risikoen for TEC-overbelastning.
4. Ved at lede et professionelt oversøisk logistikteam og opretholde en stabil beholdning af standardkomponenter forkorter vi effektivt indkøbscyklusser og tilbyder mere konkurrencedygtige priser end traditionelle internationale detailhandlere.
5. Vores produkter er fremstillet i henhold til strenge industrielle standarder, hvilket sikrer, at TCB-NA-temperaturregulatoren til standardkølere konsekvent opfylder kravene til elektromagnetisk kompatibilitet (EMC), der er nødvendige for kompleks systemintegration.
