X-Meritan er en førende Kina kvalitets ATC-M1 Temp Controller med Short-Cycle PID og designet til Micro Objects leverandør. Tekniske udfordringer, der involverer optiske miniaturenheder som DFB-lasere, kræver præcis termisk regulering i ekstremt trange rum. Ved at fremstille disse specialiserede controllere i vores Kina-baserede facilitet giver X-Meritan globale udviklere en højtydende løsning, der balancerer ultrakompakte dimensioner med en hurtig-respons kontrolarkitektur.

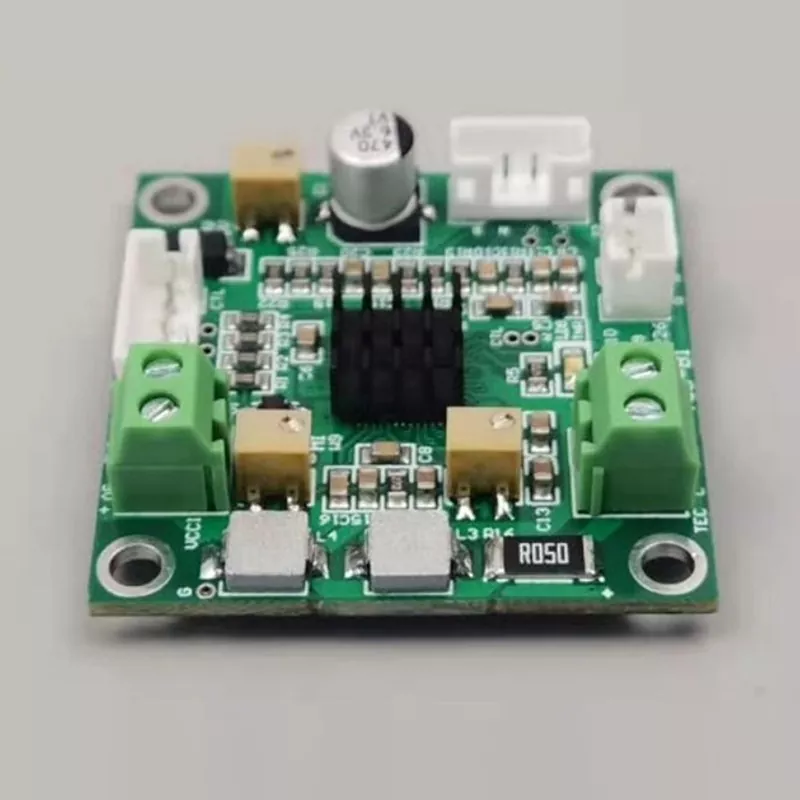

Kvalitets ATC-M1 Temp Controller med Short-Cycle PID og designet til mikroobjekter fremstillet af X-Meritan er et flagskibs termisk styringsmodul optimeret til TO-CAN-pakker og mikro-elektroniske samlinger. Denne controller bruger en specialiseret kortcyklus PID-algoritme til at give øjeblikkelige korrektioner, hvilket sikrer, at mikroskala termiske masser forbliver stabile på trods af eksterne udsving. Som en dedikeret producent har X-Meritan konstrueret ATC-M1 til at integreres problemfrit i systemer, hvor intern plads er en kritisk begrænsning, og leverer præcision i industriel kvalitet uden fodaftryk fra traditionelle controllere.
| Parameter | Tekniske krav / værdi |
| Produktnavn | Temperatur kontrolpanel |
| Modelnummer | ATC-M1 |
| Kortforsyningsspænding (DC) | 3,0 V - 5,0 V |
| Output effektivitet | Cirka 80 % |
| TEC maksimal spænding | 4,3V (ved 5V-forsyning) / 2,5V (ved 3,3V-forsyning) |
| TEC maksimal strøm | 2,5A |
| Temperaturfølertype | 10K NTC |
| Temperaturkontrol stabilitet | 0,001 grader C |
| Temperaturindstillingsmetode | Potentiometer eller analog indgang |
| Standard temperaturkontrolområde | +10 til +40 grader C |
| Fabriksindstillingstemperatur | 25 grader C |
| Fabriksindstilling Maks. udgangsspænding | 2,0V |
| Fabriksindstilling Maks. udgangsstrøm | 1,0A |
| Justeringsmetode | W9 Potentiometer |
| Driftstemperaturområde | -40 til +45 grader C |
| Dimensioner (L x B) | 34 mm x 20 mm |
| Samlet højde | 15,5 mm |
| Pin Højde | 5,5 mm |
Kort-cyklus PID-algoritme
Controlleren har en optimeret feedback-loop designet til mikroobjekter med lav termisk inerti, hvilket giver hurtig stabilisering og højfrekvente korrigerende reaktioner.
Ekstremt pladsbesparende design
Konstrueret til integration med høj tæthed passer ATC-M1 ind i de tætteste indre hulrum i miniatureoptiske enheder og sensorhuse.
Sømløs TO-CAN-integration
Specielt designet til at håndtere DFB-lasere og TO-CAN-pakker med integrerede kølere og prober, hvilket sikrer nøjagtig bølgelængdestabilisering.
Højeffektiv termisk output
På trods af sin lille størrelse leverer ATC-M1 ensartet strøm til mikrokølere og opretholder et stabilt termisk miljø for følsomme halvlederforbindelser.
Industriel pålidelighed
Fremstillet på vores ISO-kompatible fabrik gennemgår hver enhed strenge tests for at sikre, at den kan modstå de krævende miljøer inden for telekommunikation og rumfartsmåling.
Vores ATC-M1 Temp Controller med Short-Cycle PID og Designed for Micro Objects er nu meget brugt i følgende områder:
DFB Laser Diode Stabilization: ATC-M1 giver den præcise, korte cyklus feedback, der er nødvendig for at forhindre frekvensdrift i højhastigheds optiske fiberkommunikationsmoduler.
TO-CAN Package Thermal Management: Ideel til afkøling og overvågning af halvlederkomponenter anbragt i miniature-metaldåser af TO-typen med begrænset termisk masse.
Micro-Optical Sensing: Sikrer nøjagtigheden af kompakte infrarøde sensorer og molekylære detektorer ved at opretholde en sten-stabil driftstemperatur.
Sp: Hvorfor er "Short-Cycle PID" vigtig for ATC-M1 Temp Controller med Short-Cycle PID og designet til mikroobjekter?
A: Mikroobjekter opvarmes og afkøles meget hurtigere end større systemer. Kort-cyklus PID gør det muligt for controlleren at opdatere sin output ved en højere frekvens, hvilket forhindrer temperatur "overshoot", der ofte opstår med standard industrielle controllere.
Q: Kan ATC-M1 passe ind i eksisterende optiske miniaturesystemer?
A: Ja. ATC-M1 Temp Controller med Short-Cycle PID og designet til mikroobjekter er et af vores mest kompakte designs, specielt skabt til systemer, hvor rummet er en kritisk flaskehals, såsom integreret fotonik og bærbare diagnostiske værktøjer.
Q: Yder X-Meritan teknisk assistance til den indledende systemintegration?
A: Absolut. Vores team af eksperter er klar til at levere hurtige og effektive løsninger og tilbyder omfattende eftersalgssupport for at sikre, at ATC-M1 yder optimalt inden for dit specifikke hardwaredesign.
1. I modsætning til forhandlere driver X-Meritan sin egen specialiserede fabrik i Kina. Vi opretholder fuld sporbarhed af hver komponent i ATC-M1, hvilket sikrer, at pålidelighed i industriel kvalitet er indbygget i hver enhed fra PCB-niveau og opefter.
2. Vi sælger ikke kun brædder; vores team omfatter applikationsingeniører, der har arbejdet direkte på DFB-laser- og TO-CAN-integrationsprojekter. Vi giver specifik rådgivning om termisk modstandsmatchning og PID-parameter forudindstilling for dine mikroobjekter.
3. Vores controllere er allerede installeret i miljøer med høj indsats, herunder optisk fiberkommunikation og medicinsk diagnostik, hvor en 0,1°C drift kan resultere i systemfejl.
4. Vi forstår den hurtige natur af F&U til mikro-elektroniske enheder. Vi vedligeholder et forsendelsesklar lager til ATC-M1 for at understøtte dine umiddelbare test- og verifikationsbehov, understøttet af detaljerede tekniske datablade.
5. Med mange års produktions- og samarbejdserfaring sikrer X-Meritan, at alle produkter opfylder de nødvendige industrielle standarder for globale markeder, hvilket giver en pålidelig forsyningskæde for internationale producenter.
