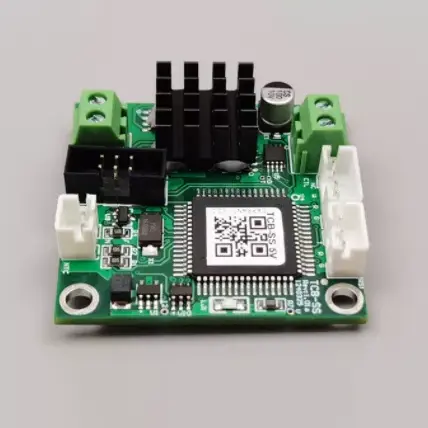

X-Meritan er en professionel kinesisk kvalitet TCB-SS Temp Controller med ultrakompakt størrelse og designet til Micro TECs leverandør. Til højpræcisionsoptik og miniaturesensorudstyr giver den kompakte størrelse TCB-SS Temp Controller til Micro TEC'er et stabilt termisk miljø med en opløsning på 0,01°C. Ved at fremstille disse specialiserede tavler i vores anlæg i Kina sikrer X-Meritan, at globale udviklere har adgang til brancheførende miniaturiseret kontrolteknologi til følsomme elektroniske applikationer.
Den avancerede TCB-SS Temp Controller med ultrakompakt størrelse og designet til mikro-TEC'er fra X-Meritan er en flagskibsløsning til ekstrem miniaturisering og præcision. Denne TCB-SS TEC termoelektriske køler til temperaturstyring bruger et dyre, dedikeret integreret kredsløb (IC) til at levere professionel PID-ydelse inden for et 4 cm x 4 cm fodaftryk. Som en specialiseret producent har X-Meritan optimeret dette kort til Micro TEC'er, hvilket sikrer, at selv de mest pladskrævende systemer kan drage fordel af kontinuerlige output-drev og interferens med ultralav støj.
|
Kortforsyningsspænding (DC) |
5V ±10 % |
|
Outputeffektivitet |
>94 % |
|
TEC spænding |
4,5V (standard) |
|
TEC strøm |
3A (maksimum) |
|
Temperatur kontrol sensor |
10K NTC (standard B-værdi: 3950) |
|
Temperaturstyringsnøjagtighed |
0,01° |
|
Indstil temperaturnøjagtighed |
0,01° |
|
Måleområde for temperaturkontrol |
-60°C til +170°C |
|
Styr temperaturområde |
-20°C til +100°C |
|
Standard fabriksindstilling |
25°C |
Brancheledende miniaturisering
Med en størrelse på kun 4cm*4cm*1,28cm er dette board et af de mindste tilgængelige, hvilket gør det til det perfekte valg til optiske moduler med høj tæthed og bærbare præcisionsinstrumenter.
Ekstrem præcisionskontrol
Integrerede PID-algoritmer og en dedikeret kontrol-IC opnår temperaturnøjagtighed op til 0,01°C, hvilket understøtter de mest almindeligt anvendte 10kΩ NTC-sensorer.
Ultrahøj drivereffektivitet
Med en effektivitet på over 95 % reducerer controlleren betydeligt systemets strømforbrug og selvopvarmning, hvilket effektivt fordobler ydelsen af traditionelle lineære drivere.
Kontinuerligt stabilt output
Det kontinuerlige udgangsdrev sikrer en jævn strøm gennem hele kontrolcyklussen, forhindrer termiske stød og forlænger levetiden for sarte Micro TEC'er.
Avanceret støjreduktion
Optimeret driverlogik minimerer strømbølger og forhindrer elektromagnetisk interferens med følsomme tilstødende komponenter såsom laserdioder eller sensorer.
Omfattende sikkerhedsbeskyttelse
Har indbygget overstrøms-, overspændings- og temperaturbegrænsende beskyttelse sammen med TEC åben/kortslutningsdetektion for pålidelig langtidsdrift.
Følsomt sensorhus: Bruges til at køle infrarøde detektorer og CCD-sensorer i kompakte billedbehandlingssystemer for at reducere termisk støj og forbedre signalets klarhed.
Q: Hvordan håndterer TCB-SS varmeafledning i betragtning af dens ultrakompakte størrelse?
A: Fordi TCB-SS Temp Controller med ultrakompakt størrelse og designet til mikro-TEC'er har en drivereffektivitet på over 95 %, spildes meget lidt energi som varme. Dette lavt selvopvarmende design gør det muligt for pladen at fungere pålideligt selv i trange rum uden omfangsrige køleplader.
Sp: Er denne controller kompatibel med standard 10kΩ NTC-sensorer?
A: Ja. TCB-SS er specifikt kalibreret til de mest almindelige 10kΩ NTC temperatursensorer, hvilket giver en højopløsningsgrænseflade til overvågning og feedback i realtid.
Q: Hvilke beskyttelsesforanstaltninger er der på plads for den tilsluttede Micro TEC?
A: TCB-SS Temp Controller med ultrakompakt størrelse og designet til mikro-TEC'er inkluderer indbygget detektering for åbne og kortslutninger, samt spændings- og strømgrænser for at sikre, at den termoelektriske køler aldrig drives ud over dens sikre driftsparametre.
